MEMORIAL DESCRITIVO DE CONSTRUÇÃO DE EMBARCAÇÃO
1.OBJETO:

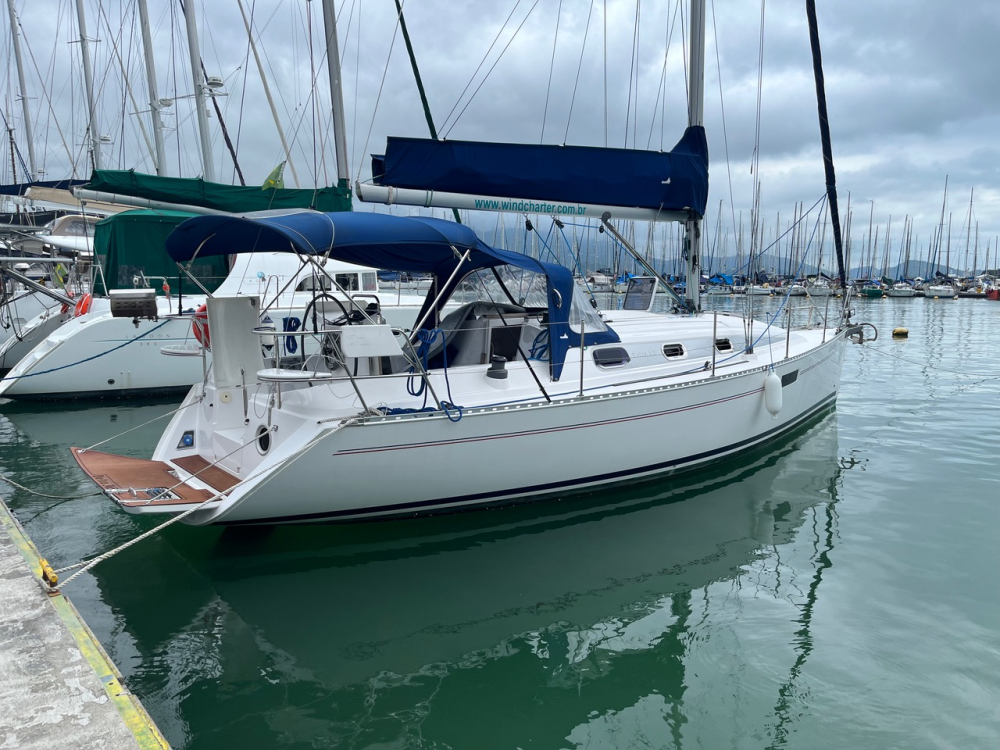

O objeto deste contrato é a construção de um veleiro DELTA 365 (Versão Charter)
de fabricação da contratada conforme especificações contidas no descritivo com as
seguintes características:
1.1 CASCO:
Construído em Poliéster Isofitálico reforçado com fibra de vidro biaxial e
unidirecional nos sentidos de esforços solicitados.
Na superfície Gel Coat Isofitálico NPG-UV na cor branca com posterior camada de
barreira Ester-vinílica para proteção contra osmose.
Cavername estrutural em P.R.F.V para fixação da quilha, fuzis de estaiamento e
mobiliários interno laminado ao casco, tornando-se assim um conjunto único e
indeformável.
1.2 CONVÉS:
Construído em Poliéster isofitálico reforçado com fibra de vidro biaxial e sistema de
sanduíche de núcleo em espuma de PVC tipo Divinicell.
Na superfície Gel-Coat branco isofitálico – NPG / UV com anti-derrapante de alta
eficiência moldado ao Gel-Coat revestindo todas as partes transitáveis do convés.
Junta casco-convés empregando encaixes colagem e laminação. Toe-Rail em
alumínio de liga 6061-T6 com parafuso em inox.
Plataforma de popa rebatível em fibra de vidro.
1.3 LEME:
Construído em fibra de vidro com resina epóxi e sanduíche de Divinicell.
Eixo em aço inox 316 com diâmetro de 3,5” e parede de 7,5mm.
Buchas inferiores e superiores em poletileno UHMW.
Túnel em fibra de vidro com reforços contra o casco.
Sistema de direção com Setor em aço inox de 500mm de diâmetro, cabos de aço,
mecanismo de engrenagens e rolamentos acoplando a roda de leme em aço inox
com diâmetro 0,85m.
1.4 QUILHA (CALADO 1,65M):
Semi- elíptica com Bulbo fundida em ferro com 2.670 Kg.
Fixação através de 13 prisioneiros em aço inox diâmetro de 7/8” e chapas em “U”
para tomar ao casco. Vedação e colagem com adesivos de
poliuretano.Revestimento em fibra de vidro isofitalica e pintura a base de epóxi.
7
1.5 MASTREAÇÃO (MASTRO CRUZEIRO):
a) Mastro em perfil de alumínio secção de 200mm liga 6061-T6 com tope
conificado, fracionado 9/10 com dois pares de cruzetas anguladas. Acabamento
anodizado fosco.
b) Retranca: em perfil de alumínio secção de 160mm liga 6061-T6, acabamento
anodizado fosco.
c) Adriças: em cabo marca CSL, com manilhas rápido em inox.
- 01 para vela grande (em poliéster pré estirado)
- 02 para genoa (em poliéster pré- estirado)
d) Escotas: em cabo poliéster pré estirado marca CSL e moitões marca Holt-
Nautos.
- 01 para vela grande com redução 12:1 até catraca.
- 01 genoa de 12mm.
e) Burro Rígido de Mola: em alumínio funcionando como amantilho de retranca e
redução 6:1.
f) Estaiamento: em cabo de aço inox 1 x 19 com esticadores marca Holt- Nautos,
tipo Norsemam.
- 02 laterais 8mm
- 02 força 8mm
- proa 8mm
- 02 intermediários 6mm
- popa 6mm com pé de galinha e regulagem com esticadores.
g) Enrolador de Genoa: Nº 2 marca Holt-Nautos com cabo e moitões e comando
no cockpit para stoper.
h) Sistema de battencar: Roletado com trilho fixado ao mastro tipo “H” marca
Holt-Nautos
1.6 MOTORIZAÇÃO:
Motor marca Volvo Penta modelo D130R com eixo _ pé de galinha – 30 HP
instalado com seguintes equipamentos:
Tanque diesel em aço inox com abastecimento pelo convés 150 litros.
a) Marcador de diesel elétrico na mesa de navegação.
b) Alternador 80 AH.
c) Sistema de alimentação.
d) Filtro separador água/ óleo marca Racor.
e) Filtro de água refrigeração.
8
f) Sistema de escapamento.
g) Isolamento acústico em espuma especial com chumbo.
h) Painel com alarme, contagiros, horimetro.
i) Comando lateral no cockpit.
j) Hélice fixa em bronze, 2 pás.
k) Selo mecânico marca PYI modelo 02-114-214.
A CONTRATADA deverá entregar o sistema acima especificado em pleno e total
funcionamento.
1.7 ELÉTRICA:
a) Armazenamento: 03 Baterias 105 AH ciclo profundo marca Delphi, mais 01
bateria 65 AH independente para o motor.Sistema eletrônico de chaveamento
dos bancos tipo “combiner batery”.
b) Distribuição:
- Painel mesa navegação 16 posições tipo Thermal Circuit Breaker marca
Arieltech.
- Painel bitácula 8 posições tipo Thermal Circuit Breaker a prova d’agua
marca Arieltech.
c) Voltímetro para os 02 bancos de baterias.
d) Amperímetro de consumo.
e) Cabos elétricos em cobre com isolamento de estanho.
f) Iluminação:
- Mesa de navegação (01) leds tipo telescópica.
- Cozinha (03) sendo 01 fluorescente e 02 de leds.
- Banheiro (01) leds.
- Salão (05) sendo 01 fluorescente, 02 leds e 02 leds.
- Camarote de proa (03) leds.
- Camarote de popa (02) leds.
- Paiol de popa (01) leds.
- Casa de máquinas (01) leds.
9
g) Luzes de Navegação: Todas marca Aqua - Signal.
- Proa BE-BB no púlpito.
- Alcançado no espelho de popa.
- Tope do mastro.
- Cruzeta.
- Convés tipo led.
h) Disjuntores de proteção marca Blue Sea em todos circuitos e arranque motor.
i) Sistema de proteção contra raios com cabos anti- chama ligados e aterrados a
uma chapa em cobre.
j) (02) Tomadas 12V tipo isqueiro sendo 01 na mesa de navegação e outra na
bitácula da roda de leme.
k) Sistema integrado marca Technomaster modelo TM31 (Transformador 110/220
_ 1500W + Carregador 12v/30A + Inverter 1.500W)
l) Tomadas Shore Power marca Marinco popa com cabos de 20m.
1.8 HIDRÁULICA:
a) Armazenamento água doce: 03 tanques em fibra de vidro com gel coat
isofitalico- NPG com 385 litros total, tampa de inspeção para limpeza e
abastecimento pelo convés.
b) Distribuição água doce:
- 01 bomba de água pressurizada 3,8 GPM Sensor Max marca Jabsco.
- Torneiras na cozinha tipo mono-comando quente- fria.
- Torneira com chuveiro no banheiro tipo mono-comando quente-fria.
- Chuveiro retrátil na popa água quente/ fria.
c) Sistema de Água Quente: com funcionamento pelo motor e boiler tipo
serpentina de 20 litros
d) Bomba de pedal para cozinha água doce.
e) Mangueiras: Alta pressão com conexões em bronze marca Pex.
f) Sanitário: tipo hidráulico elétrico marca TMC.
g) Registros: Flanges e registros de casco tipo rápido com bronze marca Deca.
10
h) Bombas: 01 elétrica no poceto com automático de 1.500 GPH e 01 manual com
acionamento pelo cockpit marca Rule.
i) Caixa Coletora: com saída independente para banho e geladeira com bomba
elétrica 500 GPH e automático marca Rule.
1.9 CONVÉS DIVERSOS:
a) Ferragens de manobra:
- 02 Catracas primárias marca Holt- Nautos 48- ST.
- 02 Catracas secundarias marca Holt- Nautos 40- ST.
- Bateria central com desviadores, moitões, e 05 stopers automático marca
Holt- Nautos.
- Sistema de vela grande com ponto fixo.
- 02 conjuntos trilhos de genoa com carros e desviadores passa escota marca
Holt- Nautos.
b) Ventilação/Iluminação: Marca Moonlight
- 01 Gaiuta principal sobre convés de proa de 500 x 500.
- 01 Gaiuta secundaria sobre convés central de 415 x 415.
- 02 Vigias laterais de 628 x 171.
- 04 Vigias laterais de 428 x 171.
- 01 Vigias no Cockpit para cabine de popa de 428 x 171.
- 01 Vigias no espelho de popa de 304 x 155.
c) Cockpit:
- Pedestal para roda de leme em P.R.F.V com suporte para display de
instrumentos, mesa dobrável e 02 porta copos.
- Gaiuta principal de entrada em acrílico deslizante com portas vertical em
madeira com fechadura.
- Paiol sobre assento do cockpit com suporte para portas de entrada,
compartimentos para guarda de objetos e suporte para aduchamento de
cabos.
11
d) Plataforma de Popa tipo retrátil:
- Passagem pelo cockpit com banco do timoneiro retrátil.
- Escada embutida na plataforma com 04 degraus.
e) Sistema de Amarração a Atracagem:
- 06 passa cabos e 04 cunhos de amarração.
f) Pulpitos e Guardrails:
- Púlpito de proa em aço inox com suporte para ancora em alumínio anodizado
tipo gurupês e roldanas acoplados ao fuzil do estai de proa.
- Púlpito de popa em aço inox com bancos e 02 cabos de segurança.
- 08 Travessas lateral em aço inox conificadas com 02 conjuntos de cabo de
segurança,esticadores e terminais rápido
- Toe-rail em alumínio de liga 6061-T6 com acabamento anodizado fosco.
g) Paiol de proa: suporte para guincho de âncora com guarda de cabos e corrente
de ancoragem.
h) Guincho de âncora marca South Pacific 1000W com comando na proa e no
cockpit, âncora roca 15Kg + 30m corrente calibrada 8mm acoplado a 40m de
cabo de âncora 16mm em poliéster + 01 Distorcedor em inox.
i) 02 Extintores 2Kg ABC.
1.10 INTERIOR:
Todo interior construído em madeira com revestimento em landec claro
melâminico com compensado multilaminas com cola fenólica.
Acabamento em verniz de poliuretano semi- brilho marca Sayerlack.
Todas ferragens, dobradiças, trincos, acabamentos e pias em aço inox ou bronze
cromado.
Todos os armários e prateleiras construídos em madeira e compensado
multilaminados revestidos e com molduras de freijó claro.
a) Cabine de Proa: cama de casal em “V” com comprimento de 1,95m, com
prateleiras. Isolado com porta de correr.

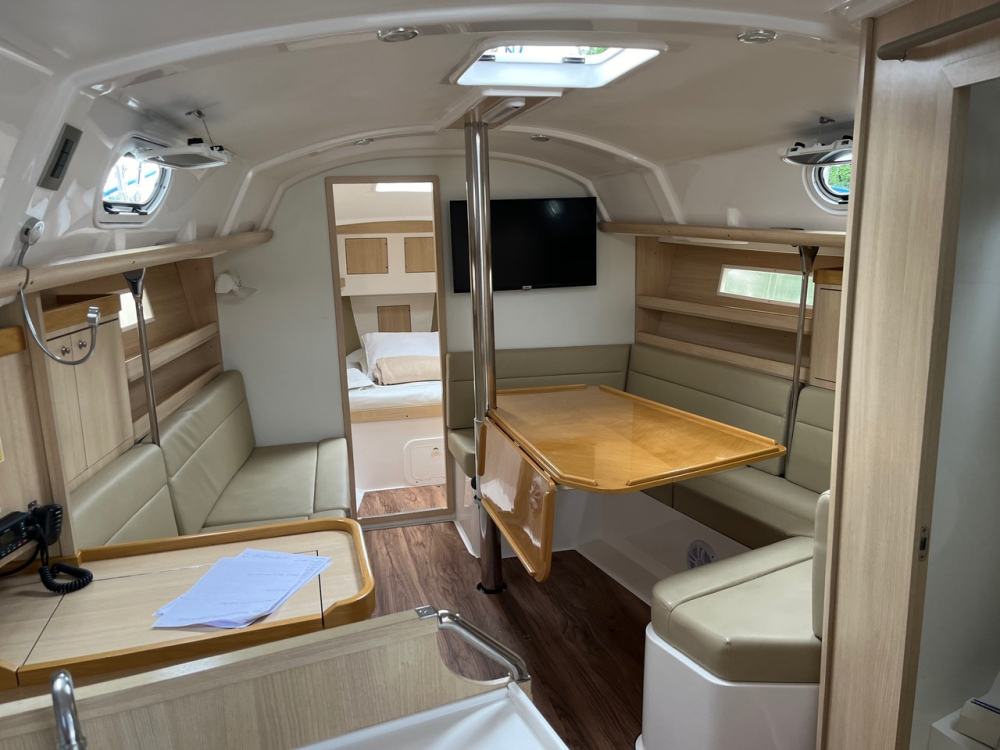

b) Cabine Central: conjunto de móveis em fibra de vidro, formando a BE e BB
sofás camas. Nas laterais superiores armários com prateleiras em todo
comprimento. Mesa de refeição no centro da cabine, quando baixada vira cama
de casal.
12

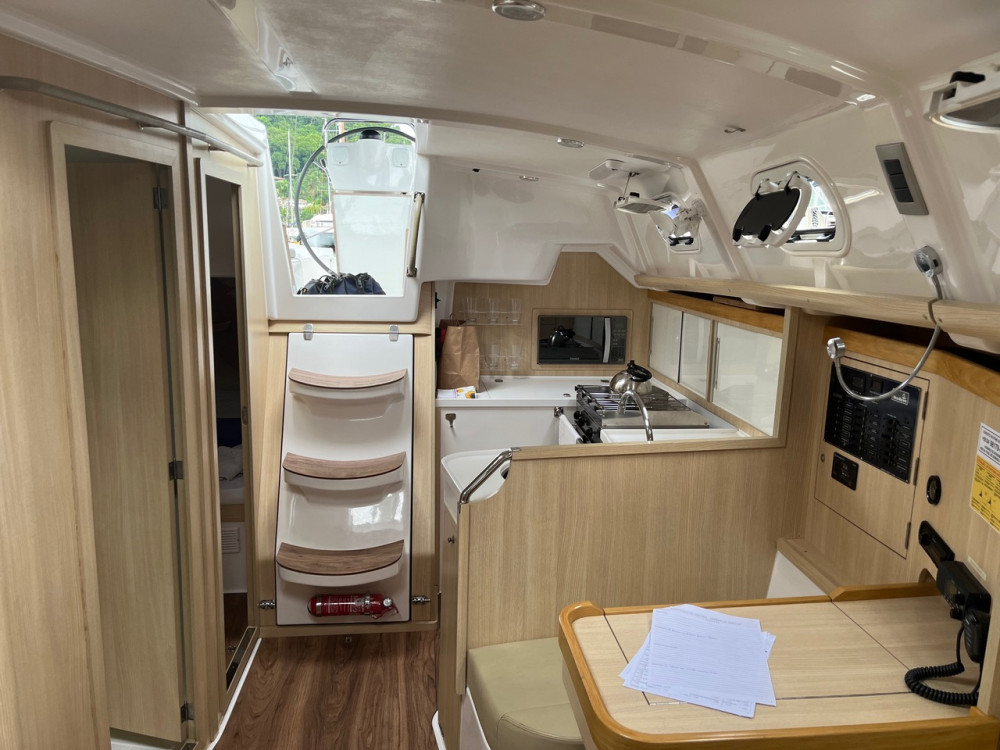

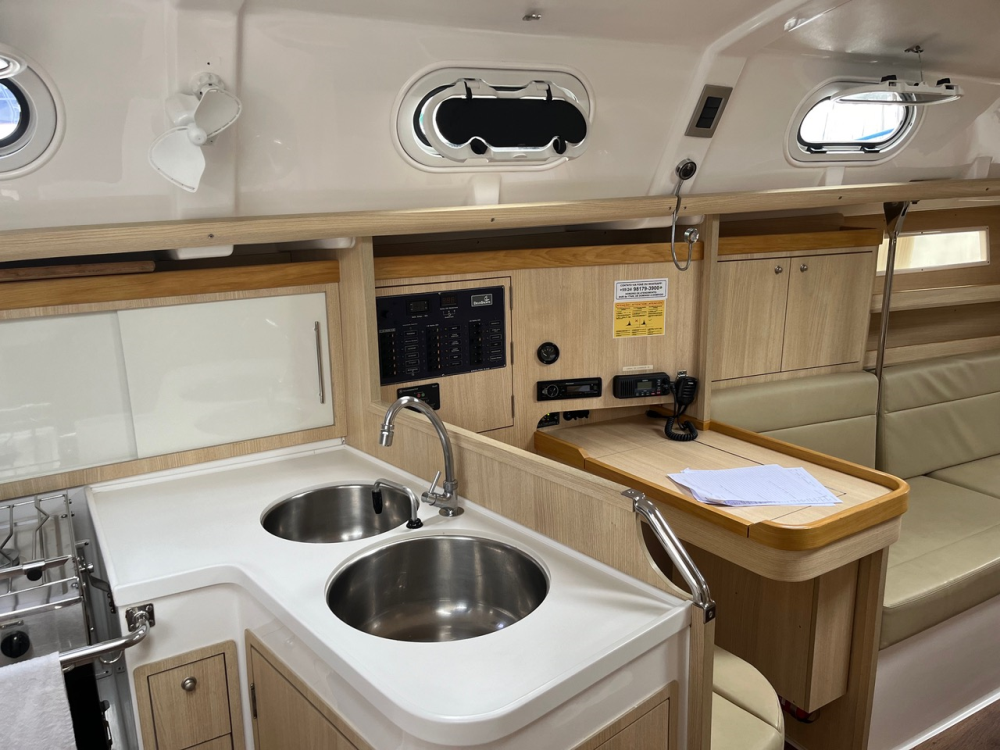

c) Cozinha: a bombordo em forma “U”.
- Armários e paneleiras.
- Gaveteiros de talheres e outros
- Geladeira com 140 litros em fibra de vidro com tampa horizontal e
amortecedor. Interior com grades em aço inox para ordenar alimentos.
- Geladeira/Freezer elétrica 12V marca Elber com compressor Danphos.
- Fogão com 02 bocas e forno em aço inox com sistema de cardã e aparador de
panelas. Marca Brasilian Sailor.
- Bancada revestida em Corian.
- 02 cubas de pia em aço inox redondas diâmetro 35cm.
- Lixeira articulável para 20 litros.
d) Banheiro: A boreste isolado com porta.
- Bancada em fibra de vidro com pia em aço inox.
- Armários diversos.
- Lixeira e porta papel higiênico.
- Cortina em plástico formando box de banho.
e) Cabine de Popa: A boreste com uma cama de casal de 2,00m x 2,10m,
prateleiras e armários para guarda de roupas, objetos e roupas de cama.
Isolado com porta.
1.11 VELAS: Marca
- Mestra em Dacrom com 02 rizos, battcapa em tecido acrílico e Lazy
Jack.
- Genoa II Ipara enrolador em Dacron e proteção em tecido acrílico.
1.12 ESTOFAMENTOS:
- Estofados de camas e sofás com espuma densidade 33 marca Herval com
10cm de espessura.
- Tecido de forração conforme padrão: Cabine central em Corino Náutico bege
Ivory e Cabines proa e popa em Poliéster/algodão cor bege.
1.13 PROGRAMAÇÃO VISUAL DO CASCO:
- Gel Coat na cor branca.
- Faixas ou desenho padrão com cores a escolha dos contratantes.
- Adesivos do nome do barco no costado e popa em tamanho padrão, cores e
fonte das letras à escolha dos contratantes.
1.14 PINTURA DE FUNDO ANTICRUSTANTE:
Abaixo da linha d’água pintura com três demãos com tinta venenosa marca
Renner.
13
1.15 EQUIPAMENTOS OPCIONAIS
Os opcionais abaixo serão fornecidos pela CONTRATADO ao CONTRATANTE já
estando integralizadas no preço do referido objeto.
• Forno de microondas.
• 04 Ventiladores para cabines.
• Capotaria em tecido acrílico marca Sumbrella composto por:
- Bimini top
- Dog house
- Capas de convés (gaiutas, catracas e roda de leme)
- União móvel entre Bimini top e Dog house
- Triangulo móvel entre Bimini top e cockpiti
• Almofadas de Cockpit
• Sistema de som imagem:
- 01 Smart TV 28 pol. LED marca Samsung
- 01 Antena de TV marca Glomex Tope
- 04 Alto Falantes marca Clarion 60W
- 01 CD marca Pionner com USB e bluetooth

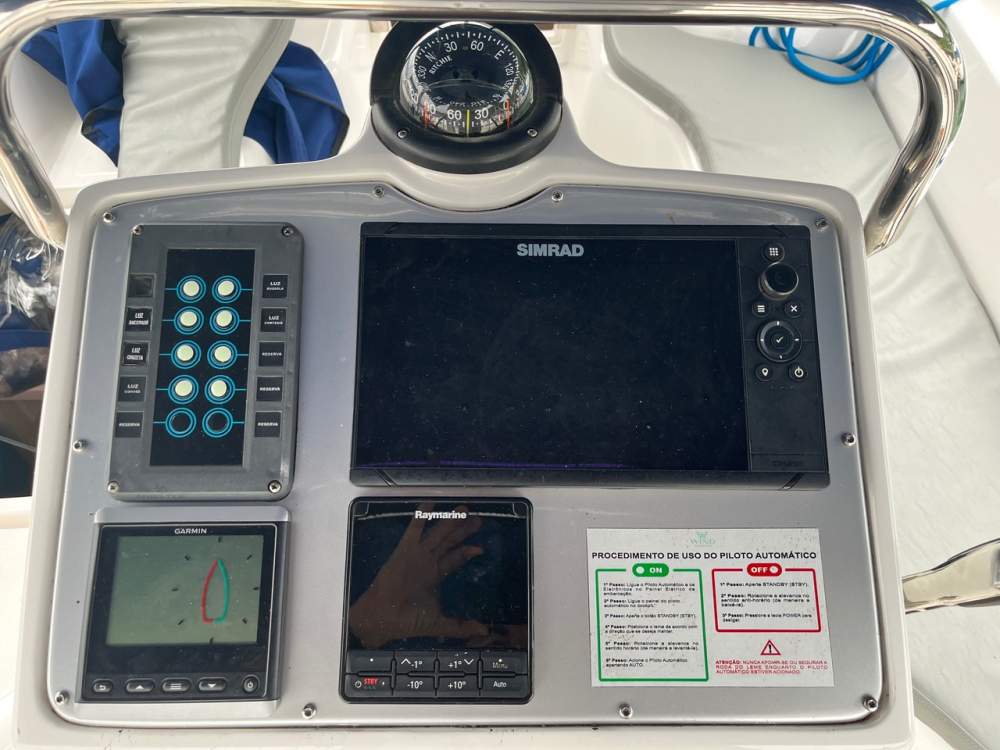

1.16 INSTRUMENTOS ELETRÔNICOS DE NAVEGAÇÃO:
• 01 Bússola mod. Helmsman marca Ritchie
• 01 rádio VHF marca Raymarine modelo 53
• 01 GPS/ Plotter/ Eco marca Raymarine modelo Element 7s (7 polegadas) com
cartografia
• 01 Piloto Automático Raymarine modelo EV100 ti
